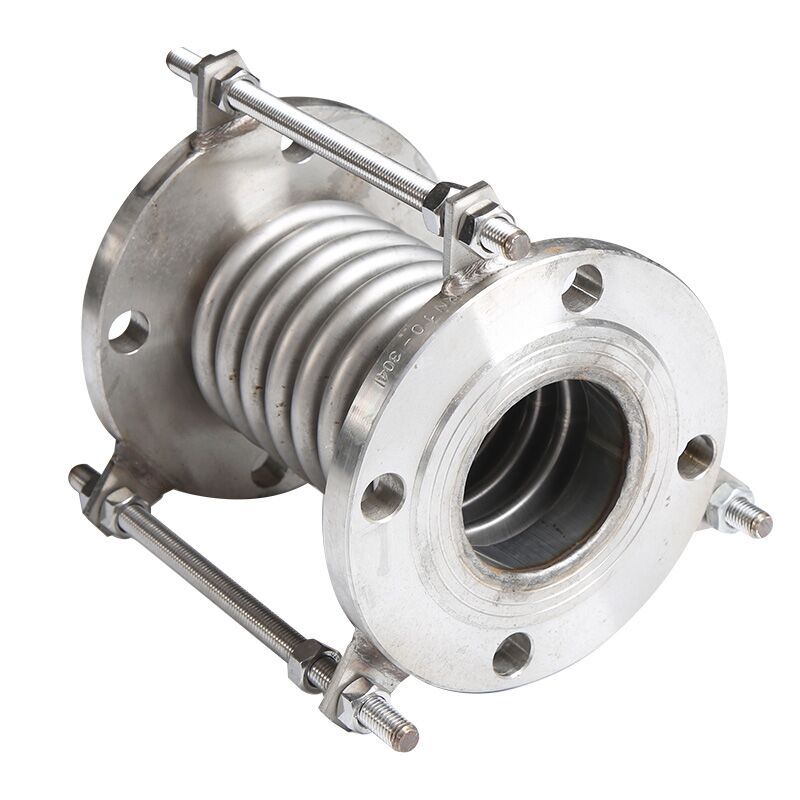

大拉桿橫向波紋補償器也稱大拉桿補償器,大拉桿波紋補償器,橫向型波紋膨脹節，由接管、波紋管以及大拉桿等零件構成，大拉桿波紋補償器以補償彎曲管道的橫向位移和角位移，同時拉桿還具有承受內壓推力能力。

大拉桿波紋補償器是由兩個相同的波紋管及端管、端板和拉桿組成的撓性部件，通過波紋管的角偏轉可吸收管道單平面或多平面的橫向位移。4根長拉桿能承受內壓推力和其它附加外力的作用，拉桿兩端的螺栓出廠前已調好間距，安裝前大拉桿是松動的，在補償器工作變形后，大拉桿可以起到限制變形量保護波紋管的作用。

大拉桿波紋補償器_適合用于架空管道，由于其橫向變形的特點，_安裝在管道中的L和Z型部位，通常有水平安裝和垂直安裝兩種方式。水平安裝的優點是不影響疏水自流，缺點是增加占地面積及征地費用。垂直安裝由于占用空間與管道平面平行，所以通常不會增加占地面積，缺點是在管道翻高前_加裝疏水裝置，以防水擊，增加管道疏水量。
