補償器系列

TWB/ZTWB型注油式直流介質無推力套筒補償器

該補償器的問世,無疑是熱力管道補償器產品的一項突破性前進。它不僅為補償器的生產開拓了新的領域,更重要的是它不但解決管道內存在工作介質推力的致命弱點,同時也解決了旁通管式無推力補償器應力過于集中,介質阻力大弊端。在國內近期,生產出LTW高溫堵漏劑,它的耐溫30O——600℃,工作極限壓力是 10MPa。

全國24小時銷售熱線:0371-64031268

鞏義市聯通管道廠是生產各類熱力管道補償器的廠家。近年來,在科研部門的大力協助支持下, 經過多次研制和實驗,在生產XGG-A、XGG-B套管式伸縮補償器的基礎上,終于研制成功了TWB及ZTWB型直流介質無推力補償器,攻克了國內外而未決的介質直流通式無推力技術難關,填補了補償器產品的一項空白。
該補償器的問世,無疑是熱力管道補償器產品的一項突破性前進。它不僅為補償器的生產開拓了新的領域,更重要的是它不但解決管道內存在工作介質推力的致命弱點,同時也解決了旁通管式無推力補償器應力過于集中,介質阻力大弊端。在國內近期,生產出LTW高溫堵漏劑,它的耐溫30O——600℃,工作極限壓力是 10MPa。
鞏義市聯通管道廠將高溫堵漏劑應用在補償器上,將直流式無推力補償器,改制成注油式直流介質無推力補償器,解決了補償器長期工作,出現微小的滲漏問題。TWB型及ZTWB型系列注油式直流介質無推力補償器,可廣泛適用于化工、石油、熱電、冶 金,城市集中供熱采暖等管網中,地溝和高空架設的管道。同時,便于管路設計,便于安裝施工,且節省大批資金(僅固定支架一項費用節 60%以上)。 目前ZTWB及TWB型系列注油式直流介質無推力補償器,經用戶使用證明,其優越性已被初步證明,優越于其它同類產品。


該無推力補償器,是利用流體力學中的帕斯卡理論,在設計結構上巧妙的利用一個密環形汽室,這個汽室內分別有兩個環形受壓面,一個是固定的汽室內端面,另一個是密閉在汽室內的伸縮管肩部環形面,隨伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮管橫截面積相等,補償器工作時,在介質壓力的作用下,環形面上的壓力和伸縮管橫截面積的壓力是相等,而方向相反,因此兩壓力相互抵消。這樣一來,在設計支架中僅考慮補償器壓緊填料的摩擦力,對固定支架的推力計算中,就不再計算由工作介質壓力,而引起的對固定支架的推力。因此固定支架屬減載式支架,可節省大量支架材料,也節省人力和財力。

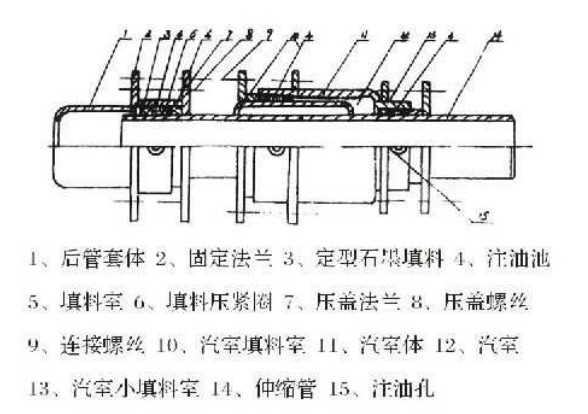

主要技術參數及示意圖
(1)管道公稱直徑范圍 DN25—1000mm
(2)適用公稱壓力范圍 PN≤2.5MPa
(3)適用工作溫度 t≤350℃
(4)伸縮量
(5)補償器的選擇:選擇補償器時,應以公稱直徑DN為準,設計管道外徑應與參數表內外徑相同,允許誤差≤3mm。選擇補償器應按下列示例注明型號。
安裝要求:
(1)與補償器兩端相焊接的管段壁厚≥6mm時,必須進行坡口處理,焊后按要求進行水壓檢漏試 驗。
(2)滑動支架和固定支架根據設計安裝,使用ZTWB型,除不計算介質工作壓力的推力外,其余相 同。為確保管道無側向位移,而沿軸向伸縮,補償器兩端一般應安裝導向滑動支架,在管道轉彎處,必須安裝固定支架。
(3)補償器的保溫防護結構均與管道同路,但對伸縮管伸縮部分,不可產生約束力。
(4)本補償器在各種環境氣溫下,均可按最大安裝長度LMax進行安裝,不需予以拉伸或壓縮。

技術參數:

公稱直徑
DN

芯管內徑
D1

法蘭外徑
D3

填料室內徑
D4

補償量
△L
max

安裝長度
Lmax

填料長度
B

最大摩擦力
Pc(N)
1.6MPa時

50
47
55
160
71
200
1305
150
8281
65
62
71
190
87
200
1305
150
10640
70
65
74
200
90
200
1305
150
11091
80
78
87
220
103
200
1305
150
12866
100
96
106
250
122
250
1605
180
18810
125
121
131
280
147
250
1605
180
23247
150
146
157
320
173
250
1605
180
27861
200
204
217
406
237
250
1605
180
38508
250
251
270
480
290
300
1910
210
55899
300
301
322
556
348
300
1910
210
66665
350
351
373
640
399
300
2010
210
77224
400
402
426
716
452
350
2310
230
95689
450
450
478
790
504
350
2310
230
94450
500
501
528
880
554
400
2600
250
113232
600
602
630
1030
656
400
2600
250
135016
700
692
720
1200
746
400
2600
250
155290
800
792
820
1340
852
450
2950
290
209155
900
888
920
1500
952
450
2950
290
230174
1000
984
1020
1640
1052
450
2950
290
255193
1200
1204
1240
1874
1274
450
290
269270
注:當工作壓力不是1.6MPa時,其摩擦力P1= Pc/1.6×PN
